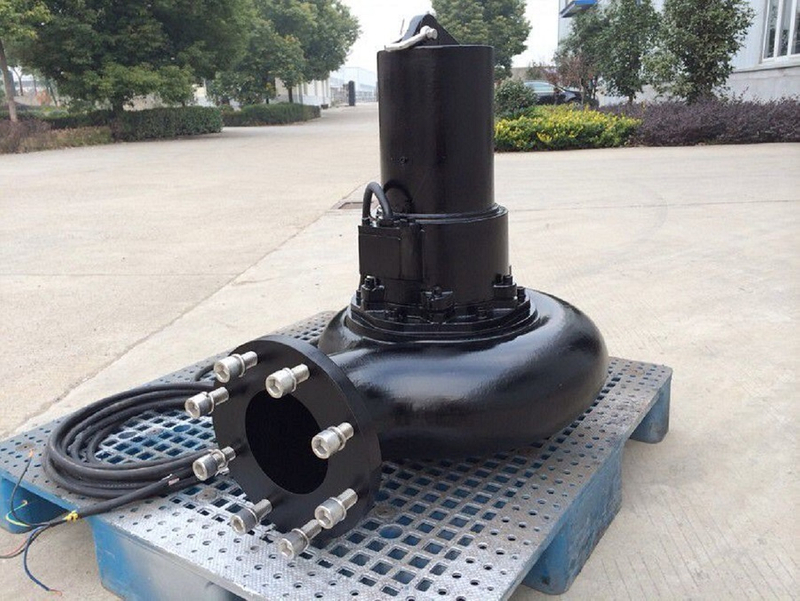

SCI系列螺旋式叶轮排污泵
采用螺旋式叶轮设计且背面带防止纤维积聚的反向螺纹槽,具有高效,无堵塞特点。在H-Q特性曲线上任何一点运行,都不会超载,适用于水位变化大,工况不稳定的场合或工地的紧急排水;螺旋式叶轮的另一个优点就是“柔和输送”,这一优点在以下应用中有很大优势;
输送活性污泥或松散物质,可以保持其原来的物理状态,松散的物质不会被撕碎,破裂。
悬浮的纤维,或介质中的活体(鱼,虾等),都会被“柔和输送”,而不致缠绕或死亡。
符合国际水泵设计思想:密封性、防腐性强的电缆线;电机防护等级H及并采用过热保护装置、漏水监测器能自动保护水泵,切断电源;防缠绕紧凑型机械密封设计,极大的提高了设备密封性能;及高品质铸件的采用,确保了水泵长期可靠运行。
结构紧凑、移动方便、安装简便、无需建造泵房,可减少工程造价。
性能参数
序号 | 型号 | 流量 | 扬程 | 功率 | 出水口径 | 转速 | 通过颗粒直径 | 出口尺寸 | 重量 |
(m3/h) | (m) | (Kw) | (mm) | (r/min) | (mm) | flange | (kg ) | ||
1 | SCI10610D2 | 8--25 | 14--5.5 | 1 | 56 | 2900 | 33 | 65 | 28 |
2 | SCI10610Z4 | 30-45 | 3.5--2.5 | 1 | 100 | 1490 | 54 | 100 | 40 |
3 | SCI10615D2 | 10--30 | 15--6 | 1.5 | 56 | 2900 | 36 | 65 | 28 |
4 | SCI10615Z4 | 35-60 | 5--3 | 1.5 | 100 | 1490 | 59 | 100 | 45 |
5 | SCI13522D2 | 14--40 | 19--8 | 2.2 | 66 | 2900 | 39 | 80 | 55 |
6 | SCI13522Z4 | 45-100 | 8--3.5 | 2.2 | 120 | 1490 | 63 | 150 | 50 |
7 | SCI13530D2 | 15--50 | 20--9 | 3 | 66 | 2900 | 41 | 80 | 56 |
8 | SCI13530Z4 | 60-125 | 8.5--4 | 3 | 120 | 1490 | 67 | 150 | 55 |
9 | SCI15040D2 | 20-60 | 25--9.5 | 4 | 71 | 2900 | 43.5 | 80 | 78 |
10 | SCI15040Z4 | 65-150 | 9--4.5 | 4 | 129 | 1490 | 71 | 150 | 80 |
11 | SCI17055D2 | 25-75 | 28--10 | 5.5 | 80 | 2900 | 46 | 80 | 100 |
12 | SCI17055Z4 | 80-170 | 9.5--5 | 5.5 | 150 | 1490 | 76 | 150 | 160 |
序号 | 型号 | 流量 | 扬程 | 功率 | 出水口径 | 转速 | 通过颗粒直径 | 出口尺寸 | 重量 |
(m3/h) | (m) | (Kw) | (mm) | (r/min) | (mm) | flange | (kg ) | ||
13 | SCI17055H4 | 120-250 | 7.5--3.5 | 5.5 | 170 | 1490 | 115 | 200 | 150 |
14 | SCI17075D2 | 35-90 | 30--13 | 7.5 | 80 | 2900 | 49 | 80 | 105 |
15 | SCI17075Z4 | 90-200 | 12.5-6 | 7.5 | 150 | 1490 | 81 | 150 | 170 |
16 | SCI17075H4 | 140-300 | 8.5--4 | 7.5 | 170 | 1490 | 123 | 200 | 160 |
17 | SCI20011D2 | 40--110 | 35--15.5 | 11 | 92 | 2900 | 53 | 100 | 165 |
18 | SCI20011Z4 | 130-260 | 15--7 | 11 | 175 | 1490 | 87 | 200 | 280 |
19 | SCI20011H4 | 190-400 | 10--4.5 | 11 | 187 | 1490 | 132 | 200 | 270 |
20 | SCI20015D2 | 50-140 | 40--17.5 | 15 | 92 | 2900 | 57 | 100 | 170 |
21 | SCI20015Z4 | 150-300 | 17--8 | 15 | 175 | 1490 | 93 | 200 | 300 |
22 | SCI20015H4 | 240-500 | 11.5-5 | 15 | 200 | 1490 | 140 | 200 | 290 |
23 | SCI23018D2 | 55-160 | 45--19.5 | 18.5 | 100 | 2900 | 59 | 100 | 200 |
24 | SCI23018Z4 | 170-350 | 19--9 | 18.5 | 185 | 1490 | 97 | 200 | 360 |
25 | SCI23018H4 | 280-600 | 13-5.5 | 18.5 | 210 | 1490 | 147 | 200 | 350 |
26 | SCI23022D2 | 60-170 | 50--21.5 | 22 | 100 | 2900 | 61 | 100 | 220 |
27 | SCI23022Z4 | 190-400 | 21--9.5 | 22 | 185 | 1490 | 100 | 200 | 380 |
28 | SCI23022H4 | 300-650 | 14--6 | 22 | 217 | 1490 | 152 | 200 | 370 |
29 | SCI25030D2 | 70-200 | 55--24 | 30 | 111 | 2900 | 65 | 150 | 240 |
30 | SCI25030Z4 | 230-500 | 23--11 | 30 | 205 | 1490 | 107 | 200 | 550 |
31 | SCI25030H4 | 370-800 | 15.5--6 | 30 | 240 | 1490 | 162 | 250 | 540 |
32 | SCI25037D2 | 80-230 | 60--25 | 37 | 111 | 2900 | 68 | 150 | 250 |
33 | SCI25037Z4 | 250-550 | 26--12 | 37 | 205 | 1490 | 111 | 200 | 580 |
34 | SCI25037H4 | 400-900 | 17--7 | 37 | 240 | 1490 | 169 | 250 | 570 |
35 | SCI28045D2 | 100-280 | 65--28 | 45 | 118 | 2900 | 71 | 200 | 300 |
36 | SCI28045Z4 | 300-600 | 27---13 | 45 | 215 | 1490 | 116 | 250 | 640 |
37 | SCI28045H4 | 450-1000 | 18.5--8 | 45 | 250 | 1490 | 176 | 250 | 630 |
